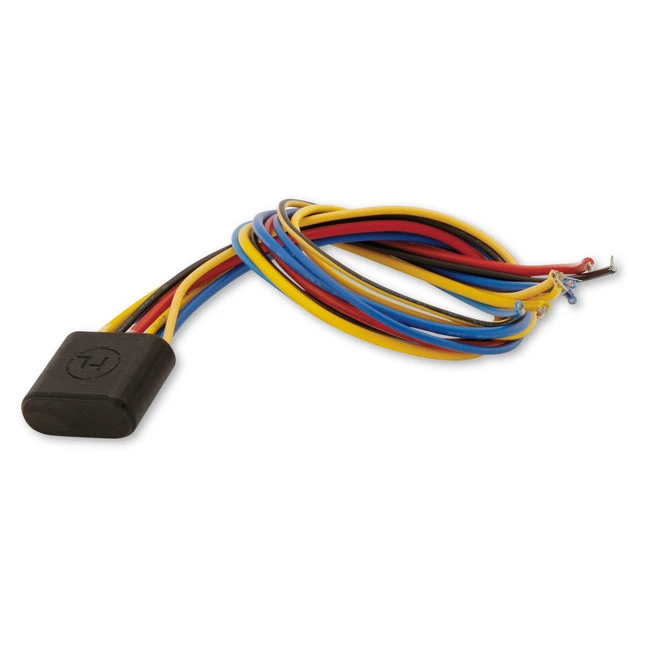

HIGHSIDER hat ein elektronisches zwei Kanal Relais 6 - 14 V im Programm (mit noch mehr Funktionen als der Vorgänger HIGHSIDER *Plus – Minus Konverter CB3*).
Mit diesem Relais kannst du die gewünschten Funktion sowohl über Plus als auch über Minus steuern. Dafür sind Anschlüsse für alle gängigen Taster oder Schalter vorhanden.
Und so funktioniert es:
Legst du einen der beiden Eingänge über einen Schalter auf Masse oder Plus, so wird der zugehörige 12 V Ausgang eingeschaltet. Dabei können die Ausgänge Leitungen bis 40 W im Dauerbetrieb versorgen. Typische Stromverbraucher, die über nicht rastende Taster bedient werden (z.B. Hupe, Abblendlicht, Fernlicht usw.) können mit dem HIGHSIDER 2-Kanal-Relais 6 - 14 V angesteuert werden.
Die Verwendung des Relais anstelle einer direkten Verbindung des Verbrauchers mit dem Schalter, ermöglicht den Einsatz von kleinsten Kabelquerschnitten und Tastern mit geringen Stromwerten.
- ermöglicht extrem dünne Kabelquerschnitte für den Anschluss der Taster
- Verwendung von Schaltern für niedrige Ströme trotz Verbraucher mit hohen Strömen
- Verlängerung der Lebensdauer von Schaltern
- 2 unabhängige Kanäle
- sehr kleine Abmessungen und geringes Gewicht
- Relais ist vollständig versiegeltes (wasserdicht)
- kleiner und flexibler als teure mehrkanalige Schaltboxen
- bietet Schutz gegen alle möglichen Fehler bei der Verkabelung
Maße:
- Breite: 17 mm
- Tiefe: 9,5 mm
- Höhe: 17 mm
- Gewicht: 9 g
Anschlüsse:
- Rot (dick) = Zündungsplus 12V (+)
- Gelb (dick) = Arbeitsausgang CH2 (+)
- Blau (dick) = Arbeitsausgang CH1 (+)
- Gelb (dünn) = Ansteuerung Plus Signal CH2
- Blau (dünn) = Ansteuerung Plus Signal CH1
- Gelb/Schwarz (dünn) = Ansteuerung Minus Signal CH2
- Blau/Schwarz (dünn) = Ansteuerung Minus Signal CH1
- Maximale Leistung: 30 Watt
Lieferumfang:
- 1 x HIGHSIDER Elektronisches 2-Kanal-Relais 6 - 14 V
Anwendungsbeispiel 1 :
Du möchtest einen kleinen Taster mit einem geringen Durchflussstrom nutzen, um zu Beispiel eine Hupe (hohe Stromaufnahme) zu schalten. Damit der Taster durch die normaler Weise anfallende Leistung nicht beschädigt wird, verwendest du einfach dieses Elektronische Relais. Es ermöglicht dir Schalter oder Taster zu nutzen, um hohe Ströme zu schalten.
Anwendungsbeispiel 2:
Bei einigen Motorrädern (z.B. INDIAN) wird das Blinker-Signal Masse getaktet.
Das heißt: Mit Hilfe des elektronischen Zweikanal-Relais kannst du nun das Masse getaktete Blinker Signal auf Plus wandeln. Somit können alle Blinker, Blinker/Rücklicht-Kombinationen oder Blinker/Positionsleuchten weiterhin verwendet werden.
(Für die Umrüstung auf eine Blinker/Rücklichtkombination benötigst du 1 x das elektronische Relais für dein Fahrzeug)
