Axel Joost

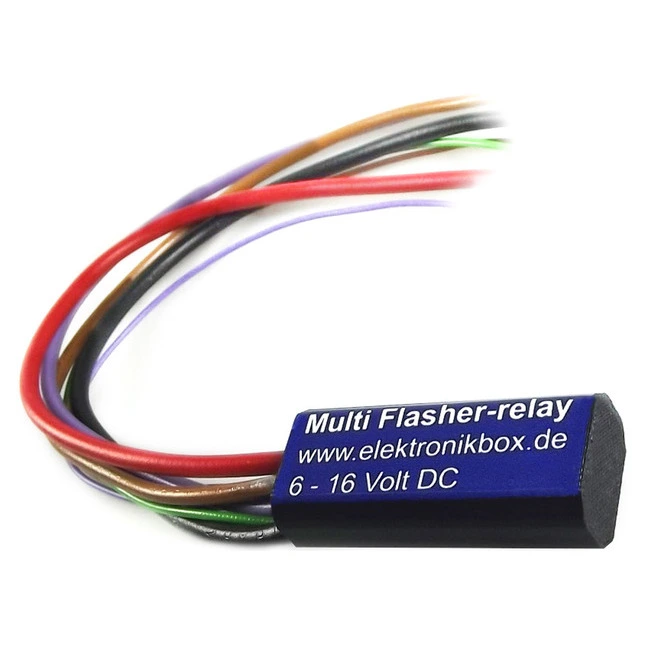

Joost Multi Flasher Blinkrelais

Es ist schon faszinierend, was in der heutigen Elektrotechnik/Elektronik so alles möglich ist. In einem Bauteil - kaum größer als ein Radiergummi lässt sich die komplette Blinkersteuerung in Kombination mit Armaturentastern und -schaltern unterbringen. Genau das ist das *Multi Flasher* Relais von Joost. Dieses Multi- Blinkrelais passt mit seinen kompakten Abmessungen in fast jeden Lenker. Sie benötigen nur noch entsprechende Taster.

Technische Daten:

• Abmessungen: 38 mm x 16 mm x 11 mm
• Gewicht: Ca. 25 Gramm
• Stromverbrauch: Maximal 7 mA Mikrokontroller, 2 x 5 Ampere Leistungsteil
• Gehäuse: ABS Gehäuse mit Odopal Giessharz vergossen
• Eingangsspanung: 7 - 18 Volt
• Anschlüsse: Steuerteil 0,5mm², Leistungsteil 1 mm²
• Kabellänge: Je 22 cm
• maximale Umgebungstemperatur: 80 °C
• zulässiger Strom bei 12 V Anschluß: 2 x 5 Ampere
• Kurzschlussfest begrenzt bei ca.15 Ampere
• lastunabhängig im Bereich von 0,1 - 60 W

Folgende Funktionen im Betrieb mit Tastern sind möglich:

KOMFORT MODUS: Hier schaltet der Blinker je nach Haltezeit eines Tasters automatisch nach 4 x Blinken (kurzes Antippen = Überholen), 30 x Blinken (etwas längeres Antippen = Abbiegen) wieder aus, wenn er nicht in der Zwischenzeit nochmal gedrückt wurde. Bei längerem Drücken über 1 Sekunde bleibt der Blinker an. Diese Autostop Funktion kann über ein Kabel zu - oder abgeschaltet werden.

SHOW MODUS: Es blinken beide Blinker am Anfang 2 x auf, sobald die Zündung aufgeschaltet wird. Diese Funktion wird über eine Massebrücke aktiviert.

WARNBLINK MODUS: Durch gleichzeitiges Drücken des linken und rechten Tasters wird diese aktiviert. Die Blinkgeschwindigkeit ist natürlich unabhängig von der angeschlossenen Last. Das Gerät kann auch als Ersatz für ein Blinkrelais genutzt werden.
